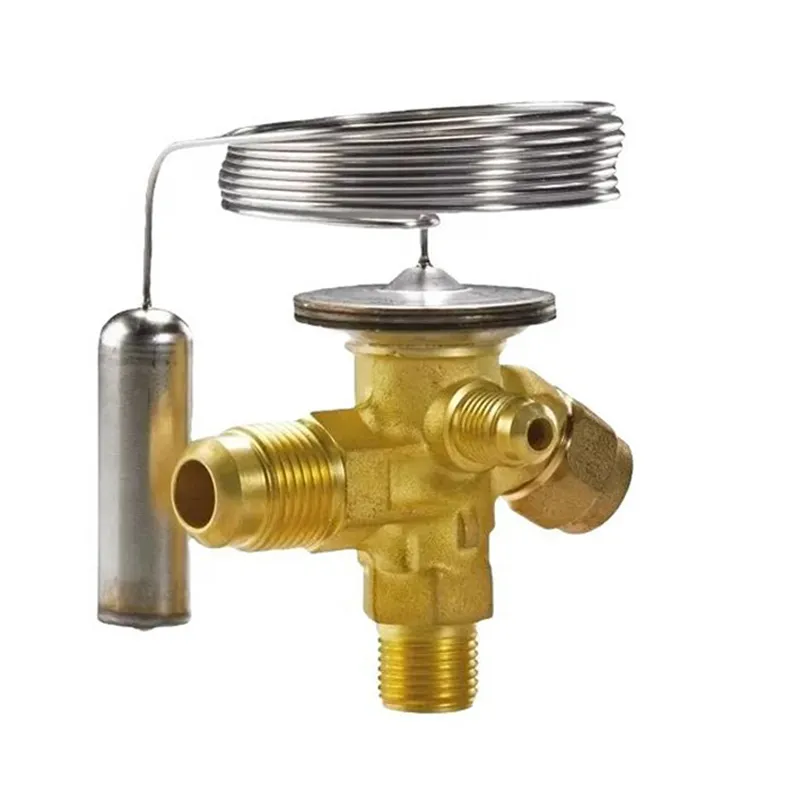

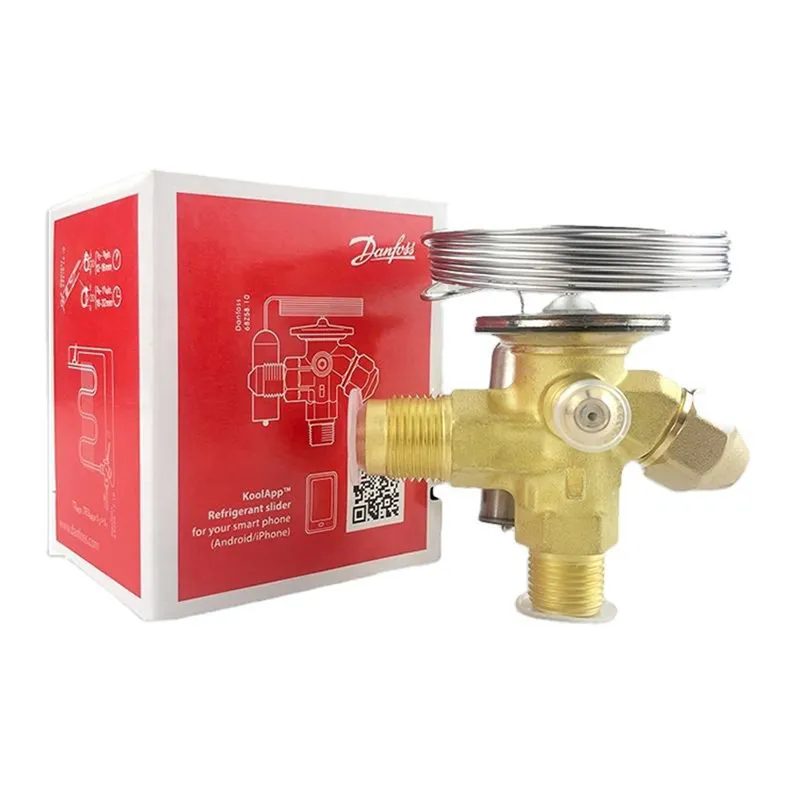

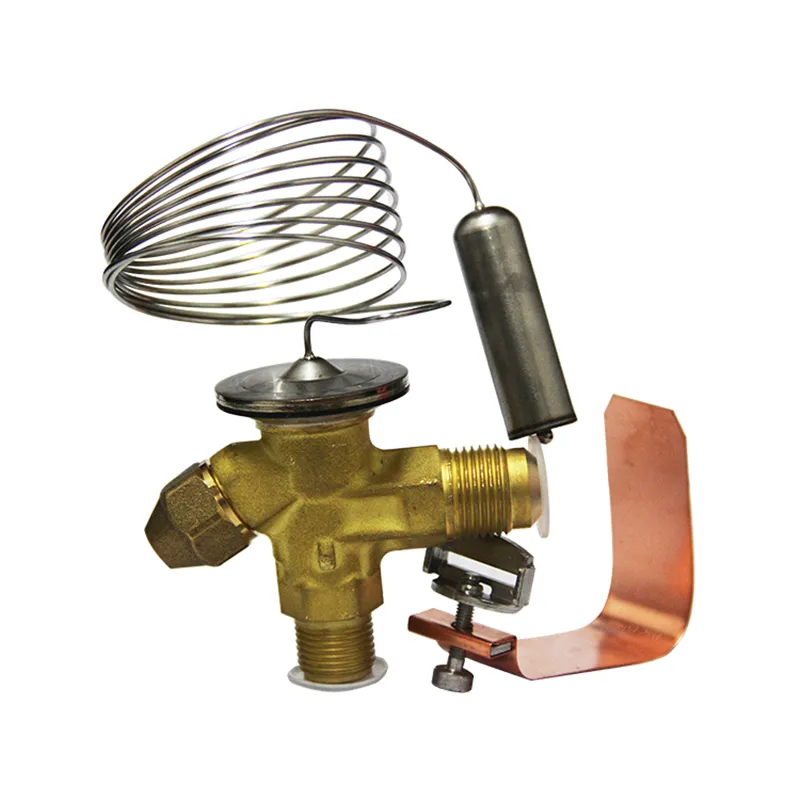

Терморегулирующие вентили
Терморасширительные клапаны, также известные как термостатические расширительные клапаны, являются важными компонентами холодильных систем. Ниже приводится их подробное описание: 1.Конструктивные компоненты:Клапан терморасширения состоит из термочувствительного датчика, капиллярной тр...
Описание
маркер
Терморасширительные клапаны, также известные как термостатические расширительные клапаны, являются важными компонентами холодильных систем.
Ниже приводится их подробное описание:
1.Конструктивные компоненты:Клапан терморасширения состоит из термочувствительного датчика, капиллярной трубки, диафрагмы, установочной пружины, дроссельного игольчатого клапана и регулировочного винта. Термочувствительный датчик заполнен хладагентом и расположен на выпускной трубе испарителя. Он соединен с верхней частью мембраны через капиллярную трубку, а нижняя часть мембраны выдерживает давление испарителя или давление на выходе. Установочная пружина обеспечивает упругую силу, а дроссельный игольчатый клапан регулирует поток хладагента.
2.Принцип работы: Терморегулирующий клапан регулирует степень своего открытия в зависимости от перегрева газообразного хладагента, выходящего из испарителя. На диафрагму действуют три силы: давление хладагента за клапаном, усилие пружины и давление хладагента внутри термочувствительного колпачка. Когда эти силы находятся в равновесии, степень открытия клапана остается постоянной. Если перегрев хладагента, выходящего из испарителя, изменяется, давление внутри датчика температуры также изменяется, нарушая это равновесие. Это приводит к перемещению диафрагмы, что заставляет золотник клапана регулировать степень открытия клапана и, таким образом, регулировать поток хладагента, поступающего в испаритель.
Методы классификации
1.По методу балансировки:они могут быть классифицированы как внутренне сбалансированные или внешне сбалансированные. Внутренне сбалансированные клапаны получают давление испарения изнутри корпуса клапана, что подходит для испарителей с низкими потерями сопротивления; внешне сбалансированные клапаны получают балансирующее давление из выхода испарителя, что используется в случаях, когда потери сопротивления испарителя значительны.
2.Классификация по типу конструкции: Терморегулирующие расширительные клапаны с внешней балансировкой подразделяются на конфигурации типа F и типа H. Конструкция типа F более распространена. Расширительный клапан типа H имеет четыре соединения с холодильной системой, а датчик расположен непосредственно в потоке хладагента на выходе из испарителя. Это устраняет необходимость в отдельном датчике, капиллярной трубке и внешней балансировочной трубе, что повышает чувствительность отклика, обеспечивает компактную конструкцию и надежную виброустойчивость.
Характеристики производительности
1.Дросселирование и снижение давления: способен дросселировать и снижать давление высокотемпературного жидкого хладагента под высоким давлением, преобразуя его в низкотемпературный жидкий хладагент под низким давлением, похожий на туман. Это создает условия для испарения хладагента в испарителе.
2.Точное регулирование расхода:автоматически регулирует расход хладагента в зависимости от перегрева хладагента, выходящего из испарителя, обеспечивая выход из испарителя только газообразного хладагента. Это эффективно предотвращает влажное сжатие и попадание жидкости, тем самым защищая компрессор.
3.Широкая адаптируемость: подходит для различных хладагентов, таких как R22, R407C, R134a, R404A, R507A, R410A и т. д., с широким диапазоном температур испарения, чтобы удовлетворить требованиям различных систем охлаждения.
Модель и технические характеристики продукта
1.Серия Sanhua RFGD: Имеет сбалансированную конструкцию поточного порта, которая эффективно предотвращает колебания давления в клапане. Доступна с функцией защиты MOP. Термокарманы используют технологию поперечного заполнения, обеспечивая постоянные характеристики перегрева во всем диапазоне температур испарения. Номинальный диапазон холодопроизводительности (R22): 10–63,3 кВт (3–18 TR). Применимая температура окружающей среды: от -35 до +55 °C. Максимальное рабочее давление: 4,8 МПа.
2.Серия Shunda TCC: номинальная мощность (R410A) составляет от 2 до 7 TR/7–24,5 кВт. Доступны в исполнении с регулируемым и нерегулируемым перегревом. В силовой головке используется непрерывная лазерная сварка, обеспечивающая высокую прочность сварного соединения и увеличенный срок службы диафрагмы. Максимальное рабочее давление составляет 4,6 МПа, диапазон температур среды — от -40 °C до +70 °C.
3.Области применения: Широко используется в холодильном оборудовании, таком как кондиционеры, тепловые насосы, холодильники, морозильные камеры и льдогенераторы, и играет важную роль в таких секторах, как охлаждение пищевых продуктов, промышленное охлаждение и системы центрального кондиционирования воздуха.
