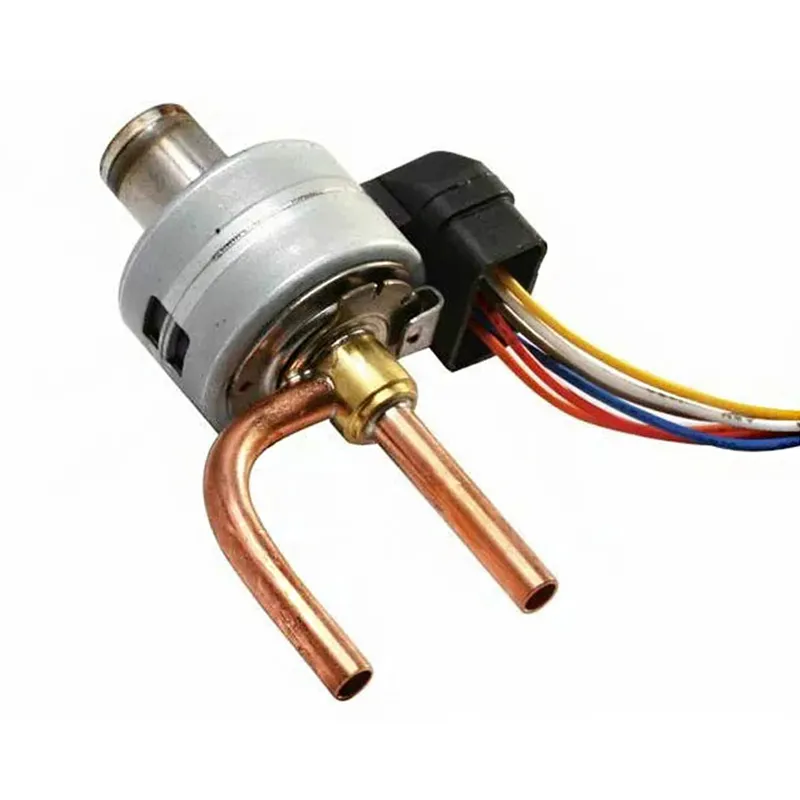

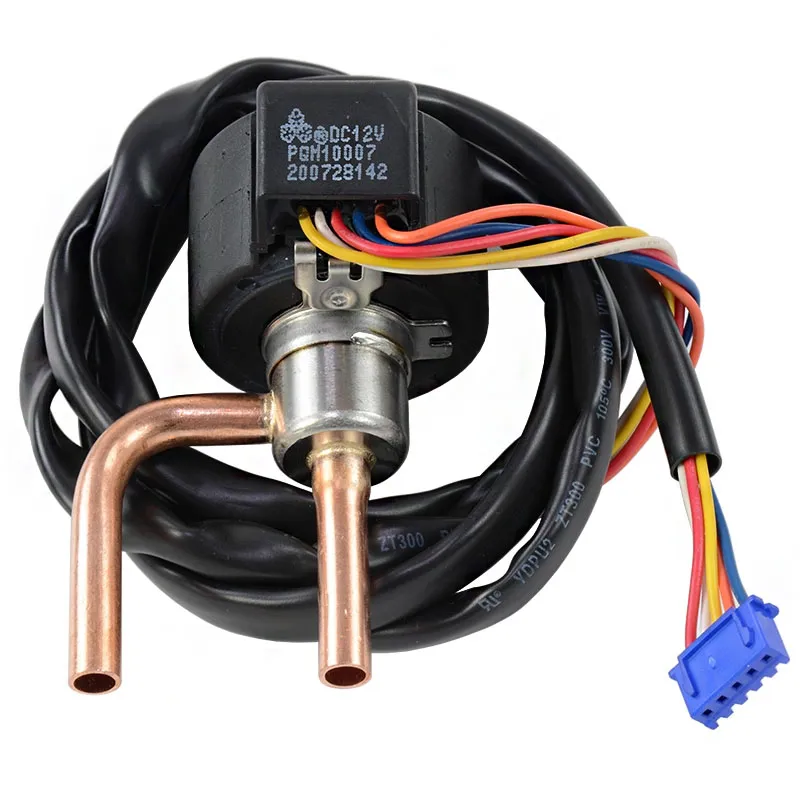

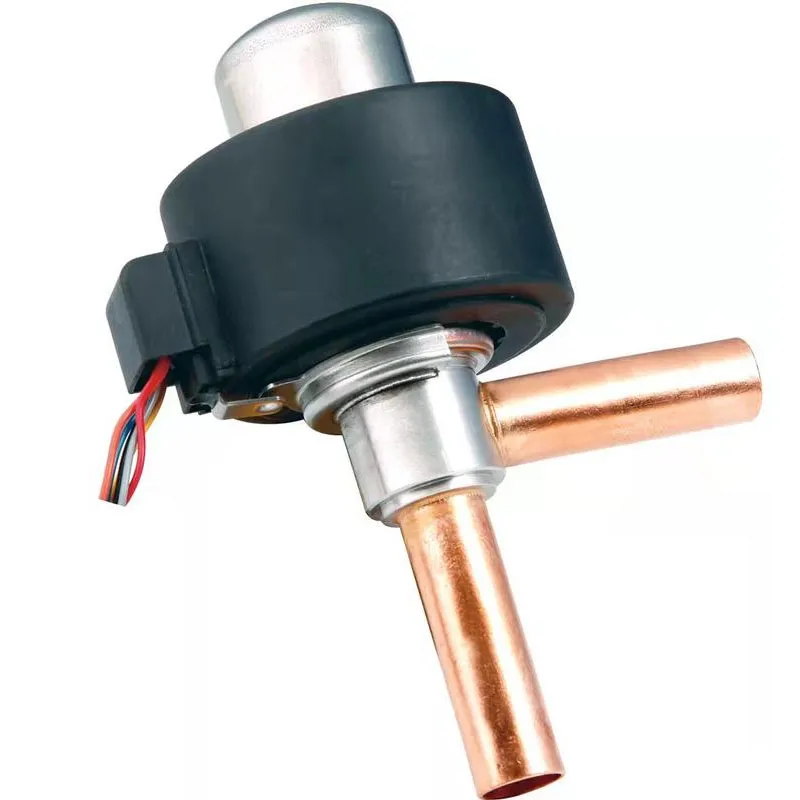

Электронный расширительный клапан — это электронное дроссельное устройство, используемое для регулирования потока хладагента, которое широко применяется в системах охлаждения, кондиционирования воздуха и тепловых насосах.
Ниже приводится описание электронных расширительных клапанов:
1.Принцип работы:Электронный расширительный клапан использует электрические сигналы, генерируемые регулируемым параметром, для управления напряжением или током, подаваемым на клапан, тем самым изменяя его открытие для регулирования расхода хладагента. Его основные компоненты включают ротор, статор, иглу клапана и корпус клапана. Статор преобразует электрическую энергию в магнитное поле, которое приводит в движение ротор. Ротор, соединенный со штоком клапана, регулирует размер отверстия клапана. Игла клапана, приводимая в движение ротором, перемещается по вертикали для регулирования расхода.
2.Категория:В зависимости от механизма привода электронные расширительные клапаны можно разделить на электромагнитные и электрические. Электромагнитные электронные расширительные клапаны используют магнитную силу электромагнитной катушки для приведения в действие игольчатого клапана. Они отличаются простой конструкцией и быстрой реакцией, но требуют постоянного питания управляющим напряжением. Электрические электронные расширительные клапаны используют шаговый двигатель для привода игольчатого клапана и подразделяются на клапаны прямого действия и редукторные клапаны. Клапаны прямого действия используют импульсный шаговый двигатель для непосредственного приведения в действие игольчатого клапана, а редукторные клапаны передают магнитный крутящий момент на игольчатый клапан через редуктор, что облегчает совместимость с корпусами клапанов различных спецификаций.
Особенности
1.Точное управление: благодаря использованию таких методов привода, как шаговые двигатели, он может точно регулировать поток хладагента в соответствии с требованиями системы, повышая энергоэффективность и стабильность работы системы.
2.Широкий диапазон регулировки: поддерживает перегрев в пределах заданных параметров в широком диапазоне температур испарения, подходит для различных систем охлаждения и условий эксплуатации.
3.Быстрое реагирование: быстро реагирует на сигналы управления системой, оперативно регулируя поток хладагента в соответствии с динамическими требованиями системы.
4.Высокая надежность: обладает функцией отключения, эквивалентной соленоидным клапанам, предотвращая миграцию хладагента в режиме ожидания. Это уменьшает количество компонентов, снижает сложность системы и повышает общую надежность.
5.Высокая совместимость:некоторые электронные расширительные клапаны совместимы с контроллерами разных марок, что облегчает выбор и настройку пользователем в соответствии с конкретными требованиями.
6.Области применения: Электронные расширительные клапаны в основном используются в системах охлаждения, кондиционирования воздуха и тепловых насосах, включая чиллеры, тепловые насосы, крышные агрегаты, канальные агрегаты, мультисплит-системы, сплит-системы и кондиционеры для центров обработки данных. Они также используются в холодильных складах, оборудовании для замораживания/охлаждения продуктов питания в розничной торговле и в холодильном транспорте.
7.Технические параметры: На примере электронного расширительного клапана Sanhua серии LPF, совместимые с ним хладагенты включают R22, R134a, R404A, R407C, R410A, R507A, R32, R290 и т. д. Диапазон рабочих температур окружающей среды: от -40 °C до +60 °C (при рабочем цикле ниже 50%), относительная влажность ниже 95%; Номинальное напряжение составляет 12 В постоянного тока (±10%), ток катушки составляет 80 мА на фазу (при 20 °C), сопротивление катушки составляет 150 ± 15 Ом на фазу (при 20 °C), а степень защиты составляет IP67.
